Introduzione: L’Eccellenza nella Litografia Laser

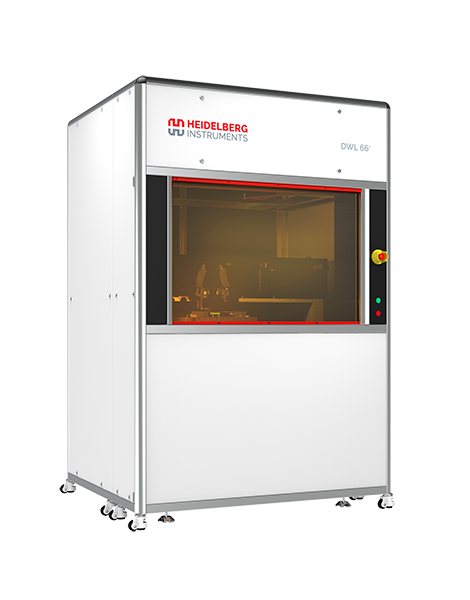

Il DWL 66+ rappresenta l’apice della tecnologia nella litografia laser a scrittura diretta, combinando precisione nanometrica e versatilità operativa in un unico sistema avanzato. Questo pattern generator ad alta risoluzione è progettato per soddisfare le esigenze più demanding della ricerca moderna e della produzione industriale.
Specializzato nella modalità di esposizione in scala di grigi, il DWL 66+ eccelle nella creazione di microstrutture complesse 2.5D, offrendo prestazioni superiori a costi competitivi per laboratori di ricerca e centri di sviluppo tecnologico.
Tecnologie Core del Sistema DWL 66+
Litografia Laser ad Alta Precisione
Il cuore del sistema DWL 66+ è costituito da tecnologie laser avanzate che garantiscono:
- Risoluzione minima di scrittura: fino a 200 nm
- Address grid ultrapreciso: fino a 5 nm
- Velocità di scrittura ottimizzata: fino a 2000 mm²/min a 4 µm
- Superficie di esposizione: fino a 200 x 200 mm²
Modalità Scala di Grigi Professionale
La modalità di esposizione in scala di grigi del DWL 66+ offre capacità uniche nel settore:
- Fino a 65.536 livelli di grigio per precisione estrema
- Creazione di microstrutture 2.5D complesse
- Lavorazione di fotoresist positivi a basso contrasto
- Controllo preciso dello spessore per applicazioni avanzate
Caratteristiche Tecniche Avanzate
Specifiche di Performance
Il DWL 66+ pattern generator offre prestazioni leader di mercato:
Dimensioni e Capacità:
- Substrato massimo: 9″ x 9″ (229 x 229 mm)
- Area di esposizione: 200 x 200 mm²
- Spessori compatibili: ampia gamma di substrati
Precisione e Velocità:
- Risoluzione: da 300 nm in modalità alta risoluzione a 200 nm
- Velocità massima: 2000 mm²/min per pattern a 4 µm
- Address grid: precisione fino a 5 nm
Opzioni Laser e Allineamento
Selezione Lunghezza d’Onda:
- Laser 405 nm: ottimale per la maggior parte dei fotoresist
- Laser 375 nm: per applicazioni specializzate UV
Sistema di Allineamento Avanzato:
- Allineamento frontale e posteriore per overlay precisos
- Calibrazione assoluta della posizione
- Sistema di messa a fuoco automatica in tempo reale
Modalità di Scrittura Multiple
Flessibilità Operativa Completa
Il DWL 66+ offre sei diverse modalità di scrittura per massima versatilità:
- Modalità ad alta risoluzione – 300 nm per dettagli ultrafini
- Modalità scala di grigi – per strutture 2.5D complesse
- Scansione vettoriale – per pattern geometrici precisi
- Scansione raster – per aree estese uniformi
- Modalità mista – combinazione di tecniche
- Modalità personalizzata – per applicazioni specifiche
Compatibilità Dati Estesa
Formati di input multipli supportati:
- File CAD standard (GDS, DXF, CIF)
- Formati bitmap ad alta risoluzione
- Pattern procedurali programmabili
- Import da software di progettazione principali
Applicazioni Scientifiche e Industriali
Micro-Ottica e Fotonica
Il DWL 66+ eccelle nella produzione di componenti ottici:
- Micro-lenti con profili personalizzati
- Ologrammi generati al computer (CGH) ad alta fedeltà
- Reticoli diffrattivi per applicazioni fotoniche
- Guide d’onda ottiche integrate
- Superfici strutturate per controllo della luce
MEMS e Microsistemi
Per applicazioni MEMS (Micro-Electro-Mechanical Systems):
- Strutture meccaniche su scala micrometrica
- Sensori e attuatori integrati
- Dispositivi fluidici per lab-on-chip
- Componenti di precisione per microsistemi
Life Sciences e Biotecnologie
Applicazioni nel campo delle Life Sciences:
- Substrati per crescita cellulare con topografia controllata
- Dispositivi microfluidici per analisi biologiche
- Biosensori ad alta sensibilità
- Piattaforme diagnostiche miniaturizzate
Advanced Packaging e Semiconduttori
Nel settore semiconduttori e packaging:
- Interconnessioni avanzate per chip packaging
- Strutture di test per caratterizzazione
- Maschere fotolitografiche personalizzate
- Prototipi rapidi per nuovi design
Sistemi di Controllo e Automazione
Tecnologie di Controllo Avanzate
Sistema Telecamera Integrato:
- Misurazione in tempo reale delle strutture create
- Ispezione automatica della qualità
- Feedback per correzioni immediate
- Documentazione automatica dei risultati
Capacità di Scripting:
- Automazione completa dei processi
- Programmazione personalizzata per applicazioni specifiche
- Integrazione con sistemi esterni
- Batch processing per produzione serie
Ambiente Controllato
Camera Climatica Integrata:
- Controllo temperatura e umidità preciso
- Stabilità ambientale per risultati ripetibili
- Protezione da contaminanti esterni
- Condizioni ottimali per fotoresist sensibili
Vantaggi Competitivi del DWL 66+
Versatilità e Personalizzazione
- Sistema altamente personalizzabile per applicazioni specifiche
- Upgrade modulari disponibili
- Configurazioni multiple per diverse esigenze
- Scalabilità da ricerca a produzione pilota
Efficienza Operativa
- Sistema di carico automatico per produttività massima
- Processi completamente automatizzati
- Riduzione tempi di setup significativa
- Interfaccia utente intuitiva
Qualità e Ripetibilità
- Controllo qualità integrato in tempo reale
- Tracciabilità completa dei processi
- Risultati ripetibili batch dopo batch
- Standard industriali di affidabilità
Supporto e Servizi
Assistenza Completa
Il DWL 66+ è supportato da:
- Training specializzato per operatori
- Supporto tecnico dedicato 24/7
- Manutenzione preventiva programmata
- Aggiornamenti software regolari
- Libreria di processi ottimizzati
Conclusioni: La Scelta Professionale per la Litografia Laser
Il DWL 66+ ridefinisce gli standard della litografia laser a scrittura diretta, offrendo una combinazione unica di precisione, versatilità e affidabilità. La sua eccellenza nella modalità scala di grigi e la flessibilità nelle modalità di scrittura lo rendono lo strumento ideale per:
- Ricerca avanzata in micro-ottica
- Sviluppo di dispositivi MEMS
- Prototipazione rapida in biotecnologie
- Produzione specializzata in semiconduttori
Con il DWL 66+, i ricercatori e i tecnologi dispongono di uno strumento che trasforma idee innovative in realtà tangibili, spingendo i confini della miniaturizzazione e della precisione nella moderna microfabbricazione.
