VLSI Standard

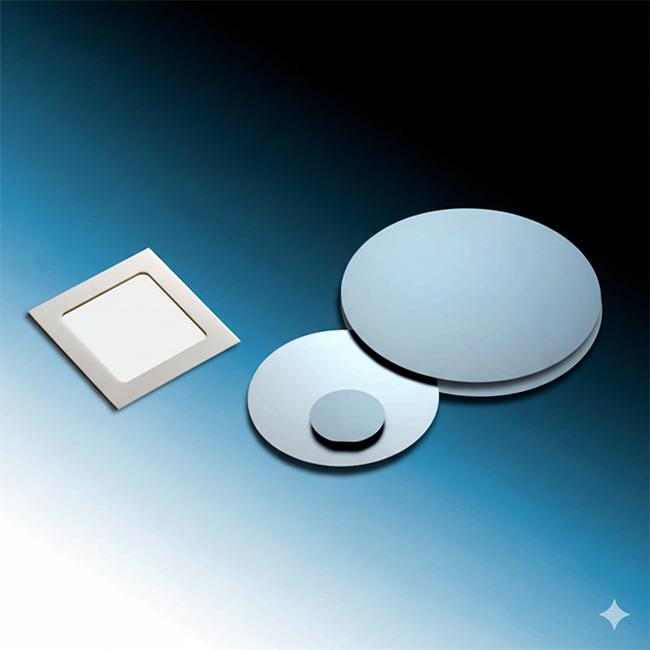

La calibrazione degli strumenti di misurazione della resistività non deve essere un processo complicato. I nostri standard di resistività e standard ITO rappresentano la soluzione professionale per la calibrazione precisa di strumenti di misurazione elettrica sia a contatto che senza contatto.

Standard di Resistività (RS): Precisione su 4 Decadi

I nostri standard di resistività coprono quattro decadi di valori e sono progettati specificamente per la calibrazione della resistenza di strumenti di misurazione della resistività sia a contatto che senza contatto.

Processo di Produzione degli Standard di Calibrazione

Gli standard di calibrazione della resistenza sono creati attraverso un processo rigoroso:

• Taglio di lingotti monocristallini drogati in wafer
• Lappatura secondo le specifiche VLSI Standards
• Pulizia chimica per garantire la massima precisione
• Certificazione tracciabile per ogni wafer

Caratteristiche Tecniche dei Wafer di Silicio

I nostri wafer di silicio per calibrazione sono disponibili in tre formati principali:

Wafer da 3 pollici (76.2 mm)

• Resistività: da 0.002 a 30 ohm.cm
• Materiale: Silicio tipo p (drogato Boro)
• Tolleranza: ±20% (±30% per valori estremi)
• Spessore: 508 ± 25 µm

Wafer da 8 pollici (200 mm)

• Resistività: da 0.01 a 30 ohm.cm
• Resistenza superficiale: da 0.14 a 423 Ohm/Sq.
• Spessore: 710 ± 25 µm

Wafer da 12 pollici (300 mm)

• Resistività: da 0.02 a 10 ohm.cm
• Resistenza superficiale: da 0.27 a 135.3 Ohm/Sq.
• Spessore: 775 ± 25 µm

Vantaggi degli Standard di Resistività

• Superficie lappata per migliore penetrazione attraverso l’ossido nativo
• Contatto ottimale con sistemi di sonda a 4 punti
• Certificazione al centro di ogni wafer
• Tracciabilità garantita per l’accuratezza
• Certificati di calibrazione inclusi con valori di incertezza calcolati

Standard di Resistenza Superficiale ITO: Eccellenza per Display e Touch Screen

Gli Standard di Resistenza Superficiale ITO (ITOSRS) sono prodotti tracciabili progettati per la calibrazione di strumenti di misurazione della resistenza superficiale ITO utilizzati nei mercati LCD, pannelli piatti e touch screen.

Descrizione del Prodotto ITO

Il nostro standard ITO consiste in:

• Substrato in vetro con film sottile di ossido di indio stagno sputterato
• Rivestimento completo della superficie del substrato
• Area certificata di 30 mm di diametro al centro
• Adatto per sonde senza contatto, sonde a quattro punti e altri standard di resistenza superficiale

Specifiche Tecniche Standard ITO

Caratteristiche Fisiche

• Dimensioni substrato: 125 mm x 125 mm x 0.7 mm
• Materiale: 90% In₂O₃ : 10% SnO₂
• Area certificata: 30 mm di diametro al centro della piastra

Prestazioni Elettriche

• Valori nominali di resistenza superficiale: 15 Ω; 90 Ω
• Uniformità resistenza superficiale nell’area certificata: < 1.5% (1σ)
• Incertezza espansa certificata:
  • 3% per il modello 15 Ω (confidenza 95%)
  • 5% per il modello 90 Ω (confidenza 95%)

Certificazione e Tracciabilità

• Serializzazione individuale di ogni piastra
• Tracciabilità alle unità SI attraverso NIST SRM 2543 o 2544
• Certificati di calibrazione inclusi

Applicazioni degli Standard di Resistività e ITO

Industrie di Destinazione

• Semiconduttori: Controllo qualità e calibrazione strumenti
• Display LCD: Calibrazione resistenza superficiale ITO
• Touch screen: Standard per dispositivi tattili
• Pannelli piatti: Controllo resistività film sottili
• Ricerca e sviluppo: Laboratori di metrologia

Strumenti Compatibili

• Sonde a quattro punti per misurazione resistività
• Strumenti senza contatto per mappatura resistenza
• Sistemi di misurazione automatizzati
• Equipaggiamenti di controllo qualità

Perché Scegliere i Nostri Standard di Calibrazione

Qualità Garantita

• Processo produttivo controllato secondo standard VLSI
• Certificazione tracciabile per ogni prodotto
• Controllo qualità rigoroso in ogni fase

Supporto Tecnico

• Certificati di calibrazione dettagliati
• Valori di incertezza calcolati scientificamente
• Supporto applicativo per l’implementazione

Versatilità

• Ampia gamma di valori di resistività
• Formati multipli per diverse applicazioni
• Compatibilità con strumenti a contatto e senza contatto

Ordina i Tuoi Standard di Resistività e ITO

Migliora l’accuratezza dei tuoi strumenti di misurazione della resistività con i nostri standard certificati. Contattaci per ricevere informazioni dettagliate sui modelli disponibili e per configurare la soluzione più adatta alle tue esigenze di calibrazione.

I nostri standard di resistività e standard ITO rappresentano l’investimento ideale per garantire misurazioni precise e tracciabili nel settore elettronico e dei semiconduttori.
