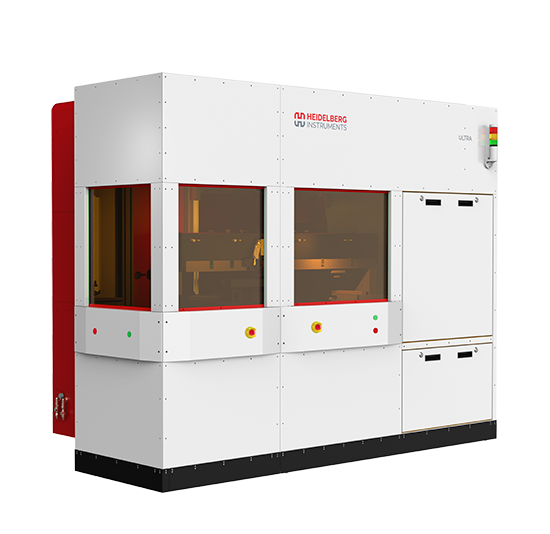

ULTRA

Il sistema ULTRA di Heidelberg Instruments è stato specificamente progettato per la produzione di fotomaschere per i semiconduttori. Fornisce una soluzione economica per la scrittura delle maschere con tutte le caratteristiche necessarie per un’elevata produttività, elevata precisione e uniformità della struttura e un allineamento estremamente accurato. Con la sua costruzione moderna e compatta, è possibile integrare facilmente il sistema in un’infrastruttura di produzione di maschere esistente.

Le fotomaschere continuano ad essere un componente vitale nella fabbricazione di dispositivi a semiconduttore, per la gestione dell’energia, microcontrollori, illuminazione a LED, IOT, MEMS, e l’industria automobilistica, per citarne solo alcuni. L’ULTRA serve questo mercato con dimensioni della struttura fino a 500 nm e velocità di scrittura fino a 325 mm2 o 580 mm2 al minuto a seconda della modalità di scrittura, mentre con valori eccellenti per CD, qualità dell’immagine, sovrapposizione e registrazione.

Caratteristiche principali

• Dimensione massima del substrato: 9″ x 9″; facoltativo: 17″ x 17″
• Dimensione minima di scrittura: 500 nm
• Address grid fino a 5 nm
• Motore ottico ad alta velocità
• Ottica UV personalizzata (obiettivo 0,9 NA)
• Rugosità dei bordi della linea a 20 nm
• Formati di input: Tutti i formati standard, ad es. GDSII, OASIS
• Sovrapposizione di 30 nm
• Laser UV economico ad alta potenza
• Allineamento di 2º strato a 100 nm
• Caricatore automatico della maschera
• Uniformità del CD di 30 nm
• Protocollo SECS / GEM
• Percorso dati ad alta velocità per tutti i tipi di pattern
