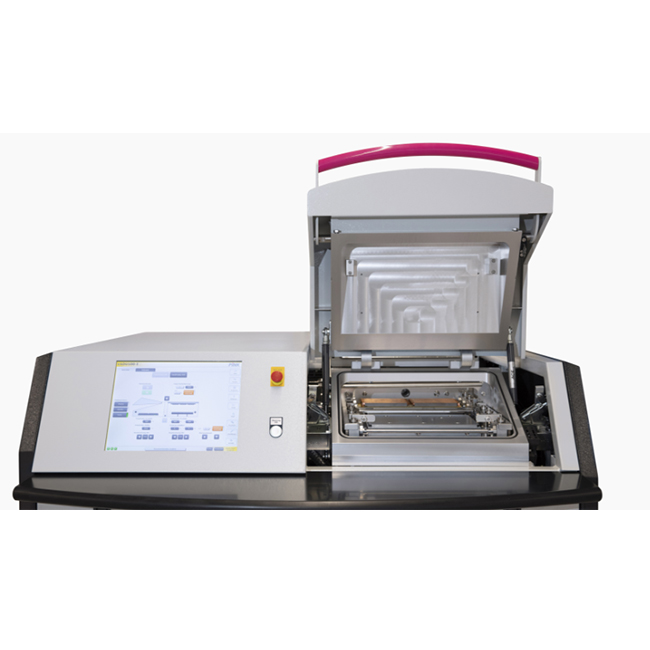

Sistema di Saldatura in Vuoto a Induzione VADU 100-I Pink Thermosysteme:

---

Il sistema saldatura vuoto induzione VADU 100-I di Pink Thermo Systeme rappresenta l’avanguardia nella tecnologia di saldatura ad alta precisione. Questo sistema compatto integra il riscaldamento induttivo con due zone controllabili separatamente, garantendo risultati senza vuoti anche nelle produzioni di piccole serie più critiche.

Tecnologia di Riscaldamento a Induzione Avanzata

Il sistema saldatura induzione preformi VADU 100-I si distingue per la sua innovativa tecnologia di riscaldamento che genera calore direttamente nel prodotto. Questa caratteristica rivoluzionaria elimina i tradizionali problemi di trasferimento termico e garantisce una distribuzione del calore uniforme e controllata.

Vantaggi del Riscaldamento Induttivo

La tecnologia Pink Thermo Systeme induzione offre vantaggi significativi rispetto ai sistemi convenzionali:

• Generazione calore diretta: Il calore viene prodotto direttamente nel componente target
• Controllo preciso temperatura: Gradiente termico controllato al millikelvin
• Efficienza energetica superiore: Riscaldamento localizzato senza dispersioni
• Tempi di ciclo ridotti: Riscaldamento rapido e raffreddamento controllato
• Uniformità termica: Distribuzione omogenea su tutta l’area processo

Specifiche Tecniche VADU 100-I

Configurazione Sistema Induttivo

• Tipo di sistema: Batch con camera singola
• Zone di riscaldamento: 2 zone induttive controllabili separatamente
• Area di processo: 168 x 280 mm (esempio: 2 schede da 4 x 6″)
• Altezza utile: massimo 50 mm
• Livello di vuoto: ≤ 2 mbar (standard)

Prestazioni Termiche Avanzate

• Temperature processo: fino a 500°C (superiore ai 400°C dei modelli standard)
• Controllo gradiente: Precisione millimetrica nella gestione termica
• Zone separate: Saldatura e raffreddamento indipendenti
• Riscaldamento selettivo: Possibilità di attivazione zone specifiche

Dimensioni e Caratteristiche Fisiche

• Dimensioni sistema (L x P x H): 1.330 x 1.380 x 1.200 mm
• Unità di pompaggio: Integrata
• Peso operativo: 600 kg
• Alimentazione elettrica: 3 x 400 V, 50/60 Hz
• Potenza assorbita: 5 kVA

Confronto Riscaldamento Convenzionale vs Induttivo

Il riscaldamento induttivo saldatura del VADU 100-I presenta vantaggi decisivi:

Riscaldamento Convenzionale (Limitazioni)

• Riscaldamento dall’esterno verso interno
• Gradiente termico non uniforme
• Tempi di ciclo più lunghi
• Maggior consumo energetico
• Controllo temperatura meno preciso

Riscaldamento Induttivo VADU 100-I (Vantaggi)

• Generazione calore interna: Riscaldamento uniforme dall’interno
• Controllo selettivo: Attivazione zone specifiche indipendenti
• Efficienza superiore: Energia focalizzata sul target
• Precisione estrema: Controllo temperatura al decimo di grado
• Cicli ottimizzati: Riscaldamento rapido e controllato

Processo di Saldatura Avanzato

Controllo Atmosfera e Vuoto

• Atmosfera inerte: Contenuto ossigeno residuo < 5 ppm
• Vuoto controllato: Mantenimento ≤ 2 mbar durante processo
• Gestione gas: Controllo automatico atmosfera protettiva
• Saldatura flux-free: Opzione acido formico integrata

Gestione Materiali Saldanti

• Preformi prioritari: Ottimizzato per saldatura con preformi
• Compatibilità paste: Supporto paste saldanti quando necessario
• Gestione flux: Sistema integrato controllo flux
• Profili personalizzati: Memorizzazione parametri specifici

Opzioni Avanzate Disponibili

Il sistema Pink Thermo Systeme VADU 100-I può essere configurato con opzioni specializzate:

Sistemi di Raffreddamento Avanzati

• Pin-cooling selettivo: Prevenzione vuoti durante raffreddamento
• Sistema raffreddamento: Controllo fase cooling ottimizzato
• Gradiente controllato: Gestione precisa velocità raffreddamento

Automazione e Tracciabilità

• Tracciabilità completa: Registrazione dettagliata ogni ciclo
• Handling systems: Sistemi movimentazione automatica
• Interfacce MES: SECS/GEM per integrazione produttiva
• Controllo remoto: VPN e diagnostica avanzata

Applicazioni Specializzate

Il controllo temperatura precisione del VADU 100-I lo rende ideale per:

Applicazioni Critiche R&D

• Sviluppo materiali: Test leghe e substrati innovativi
• Processi sperimentali: Validazione parametri critici
• Ricerca avanzata: Studi comportamento termico materiali
• Prototipazione: Sviluppo processi produttivi

Piccole Serie ad Alta Qualità

• Componenti aerospace: Affidabilità e tracciabilità massima
• Medical devices: Dispositivi critici per applicazioni medicali
• Defense electronics: Componenti per applicazioni militari
• Precision instruments: Strumentazione scientifica

Settori Applicativi Specifici

• Semiconduttori di potenza: Packaging avanzato power devices
• MEMS critici: Sensori ad alta precisione
• RF ad alte prestazioni: Componenti microonde critici
• Automotive premium: Elettronica per sistemi safety-critical

Vantaggi Competitivi Tecnologia Induttiva

Controllo Processo Superiore

• Precisione termica: Controllo temperatura al centesimo di grado
• Ripetibilità estrema: Variazioni processo minime
• Monitoraggio real-time: Acquisizione dati continua
• Feedback loop: Correzione automatica parametri

Qualità Risultati Eccellente

• Saldature void-free garantite: Eliminazione totale inclusioni
• Uniformità metallurgica: Microstruttura omogenea
• Resistenza meccanica: Proprietà superiori giunzioni
• Affidabilità long-term: Stabilità nel tempo

Efficienza Operativa

• Consumi energetici ridotti: Efficienza riscaldamento >90%
• Tempi ciclo ottimizzati: Produttività massimizzata
• Manutenzione ridotta: Componenti sollecitati minimamente
• Flessibilità processo: Adattabilità applicazioni diverse

Integrazione e Controlli

Sistema di Controllo Intelligente

• PLC avanzato: Controllo logico programmabile industriale
• HMI intuitiva: Interfaccia operatore user-friendly
• Database ricette: Memorizzazione profili processo
• Diagnostica predittiva: Monitoraggio stato sistema

Connettività Industria 4.0

• Interfaccia Ethernet: Connettività standard
• Protocolli industriali: OPC-UA, Modbus, SECS/GEM
• Cloud connectivity: Opzioni connessione remota
• Data analytics: Analisi prestazioni avanzate

Confronto Gamma Pink Completa

CaratteristicaRiscaldamentoZone controlloTemperatura maxPesoApplicazioneControllo termico

VADU 100	VADU 100-I	VADU 200XL-W	VADU 300XL
Convenzionale	Induzione	Convenzionale	Convenzionale
2	2 Induttive	2	2
400°C	500°C	400°C	400°C
500 kg	600 kg	1.200 kg	Superiore
R&D base	R&D precision	Serie wafer	Grandi serie
Standard	Estremo	Avanzato	Avanzato

Supporto Tecnico Specializzato Gambetti

Come distributore autorizzato Pink Thermo Systeme, Gambetti offre supporto specifico per tecnologia induttiva:

Expertise Applicativa

• Analisi processi: Valutazione idoneità riscaldamento induttivo
• Ottimizzazione parametri: Setup profili processo ottimali
• Training specializzato: Formazione tecnologia induttiva
• Supporto sviluppo: Assistenza progetti R&D

Servizi Tecnici Avanzati

• Commissioning specializzato: Setup sistema da parte esperti Pink
• Validazione processi: Test e qualificazione applicazioni
• Ottimizzazione continua: Miglioramento performance operative
• Upgrade tecnologici: Aggiornamenti sistema e opzioni

Assistenza Post-Vendita

• Helpdesk specializzato: Supporto tecnico tecnologia induttiva
• Manutenzione predittiva: Programmi manutenzione specifici
• Ricambi critici: Stock componenti induttivi disponibile
• Formazione continua: Aggiornamento competenze operatori

Il VADU 100-I rappresenta l’eccellenza per applicazioni che richiedono il massimo controllo termico e qualità saldature, combinando la compattezza ideale per laboratori con prestazioni di livello industriale, supportato dall’expertise tecnica Gambetti per la tecnologia di riscaldamento a induzione.
