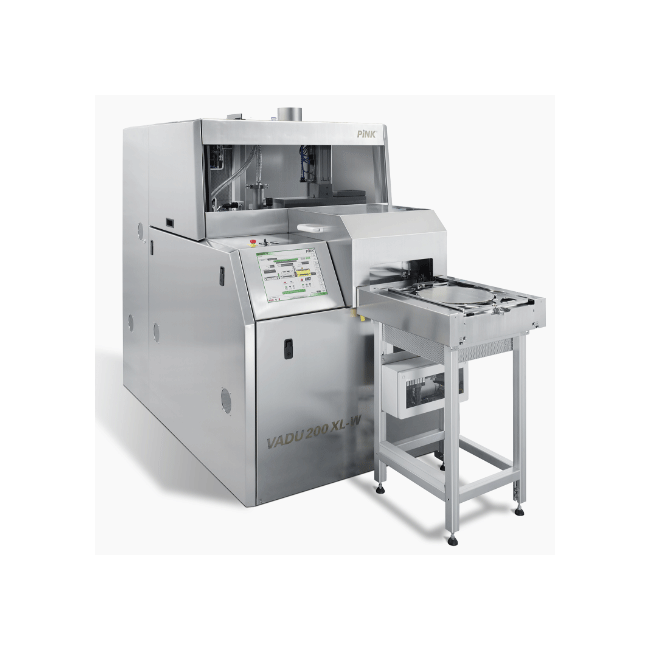

Sistema di Saldatura in Vuoto VADU 200XL-W Pink Thermosysteme:

---

Il sistema saldatura vuoto wafer VADU 200XL-W di Pink Thermo Systeme rappresenta l’eccellenza nella saldatura di substrati e wafer per la produzione in serie. Questo sistema saldatura produzione serie è equipaggiato con due camere di processo separate e garantisce prestazioni superiori nella lavorazione di wafer fino a 12 pollici.

Caratteristiche Distintive del VADU 200XL-W

Il sistema saldatura wafer 12 pollici VADU 200XL-W è specificamente progettato per soddisfare le esigenze della produzione industriale di componenti semiconduttori. La configurazione a doppia camera e l’area di processo estesa lo rendono ideale per volumi produttivi elevati mantenendo la massima qualità e riproducibilità.

Architettura a Doppia Camera

La tecnologia Pink Thermo Systeme professionale del VADU 200XL-W integra due camere di processo separate che consentono:

• Processo continuo: Mentre una camera esegue la saldatura, l’altra può essere caricata/scaricata
• Ottimizzazione cicli: Riduzione significativa dei tempi morti tra lotti
• Controllo indipendente: Parametri di processo specifici per ogni camera
• Maggiore produttività: Throughput elevato per produzioni serie

Specifiche Tecniche VADU 200XL-W

Configurazione Sistema Avanzata

• Tipo di sistema: Batch con doppia camera
• Numero camere vuoto: 2 camere separate
• Area di processo: 410 x 320 mm (dimensionata per wafer 12″)
• Altezza utile: massimo 100 mm
• Livello di vuoto: ≤ 2 mbar (standard)

Dimensioni e Caratteristiche Fisiche

• Dimensioni sistema (L x P x H): 1.200 x 1.890 x 1.680 mm
• Unità di pompaggio: Integrata
• Peso operativo: 1.200 kg
• Alimentazione elettrica: 3 x 400 V, 50/60 Hz
• Potenza assorbita: 10 kVA

Capacità Wafer e Supporti

• Wafer supportati: Fino a 12 pollici
• Supporti personalizzati: Disponibili su richiesta Pink
• Materiali compatibili: Silicio, GaAs, InP, compound semiconductors
• Configurazioni flessibili: Adattabile a diverse geometrie prodotto

Tecnologia di Controllo Processo Intelligente

Il sistema saldatura semiconduttori vuoto VADU 200XL-W integra un sistema di controllo termico intelligente che garantisce:

Gestione Termica Avanzata

• Controllo preciso gradienti: Heating e cooling controllati con precisione millimetrica
• Profili temperatura personalizzati: Memorizzazione profili specifici per applicazione
• Stabilità termica eccellente: Uniformità temperatura su tutta l’area processo
• Tempi ciclo ottimizzati: Gestione intelligente delle fasi termiche

Controllo Atmosfera e Vuoto

• Atmosfera inerte controllata: Contenuto ossigeno residuo < 5 ppm
• Vuoto stabile: Mantenimento pressione ≤ 2 mbar durante processo
• Gestione gas processo: Controllo automatico flussi gas inertes
• Saldatura flux-free: Opzione acido formico per eliminazione residui

Applicazioni Industriali Specifiche

Il sistema Pink Thermo Systeme VADU 200XL-W è progettato per settori industriali ad alta tecnologia:

Industria Semiconduttori

• Packaging IC avanzati: Saldatura chip su substrati
• MEMS e sensori: Processi di packaging microelettromeccanici
• Power semiconductors: Dispositivi di potenza e automotive
• RF e microonde: Componenti alta frequenza

Produzione Serie Elettronica

• Automotive electronics: Componenti per sistemi ADAS e powertrain
• Aerospace: Dispositivi per applicazioni spaziali e aviazione
• Medical devices: Componenti elettronici per dispositivi medici
• Telecommunications: Hardware per infrastrutture telecomunicazioni

Ricerca e Sviluppo Avanzata

• Sviluppo nuovi materiali: Test leghe e substrati innovativi
• Processi sperimentali: Validazione parametri produttivi
• Scale-up produzione: Transizione da laboratorio a produzione
• Qualificazione prodotti: Testing e validazione affidabilità

Funzionalità Avanzate Sistema

Controllo Processo e Qualità

• Monitoraggio continuo: Acquisizione dati processo in tempo reale
• Tracciabilità completa: Storico dettagliato ogni lotto processato
• Controllo qualità integrato: Verifica parametri critici automatica
• Allarmi intelligenti: Notifiche proattive anomalie processo

Automazione e Integrazione

• Interfaccia Ethernet: Connettività standard per sistemi MES
• Protocolli industriali: Supporto SECS/GEM per integrazione fabbrica
• Manutenzione remota: Diagnostica e supporto VPN
• Gestione ricette: Database profili processo centralizzato

Opzioni e Personalizzazioni

Il VADU 200XL-W può essere configurato con opzioni avanzate:

Sistemi di Movimentazione

• Handling automatico: Sistemi robotizzati carico/scarico wafer
• Transfer systems: Integrazione con linee produttive esistenti
• Interfacce SMEMA: Compatibilità standard industria elettronica

Upgrade Tecnologici

• Interfacce MES integrate: SECS/GEM per Industry 4.0
• Controlli avanzati: Sistemi di visione e ispezione integrati
• Moduli aggiuntivi: Espansioni funzionalità specifiche

Vantaggi Competitivi Produzione

Efficienza Operativa

• Cicli ridotti: Architettura doppia camera minimizza tempi morti
• Produttività elevata: Throughput ottimizzato per produzioni serie
• Consumo energetico controllato: Gestione intelligente potenza
• Manutenzione predittiva: Monitoraggio usura componenti

Qualità Processo Superiore

• Saldature void-free: Eliminazione completa difetti inclusioni aria
• Riproducibilità garantita: Controllo statistico processo (SPC)
• Uniformità risultati: Stabilità termica e atmosferica
• Tracciabilità totale: Compliance normative qualità

Confronto Gamma Pink Thermo Systeme

CaratteristicaCamere processoArea processoWafer supportatiApplicazionePesoPotenza

VADU 100	VADU 200XL-W	VADU 300XL	VADU 400XL
1	2	2	2
168×280 mm	410×320 mm	Maggiore	Maggiore
Piccoli	Fino 12″	Fino 12″+	Fino 12″+
R&D	Serie	Grandi serie	Produzione
500 kg	1.200 kg	Superiore	Superiore
5 kVA	10 kVA	Superiore	Superiore

Supporti Wafer Personalizzati

Pink offre soluzioni custom per ogni esigenza:

Materiali Supporti

• Grafite ad alta purezza: Eccellente conduttività termica
• Molibdeno: Resistenza temperature elevate
• Acciaio inossidabile: Applicazioni standard
• Leghe speciali: Per applicazioni specifiche

Configurazioni Disponibili

• Wafer singoli: 2″, 4″, 6″, 8″, 12″
• Multi-wafer: Configurazioni parallele
• Substrati custom: Forme e dimensioni speciali
• Coating protettivi: Rivestimenti anti-contaminazione

Implementazione e Supporto Gambetti

Come distributore autorizzato Pink Thermo Systeme in Italia, Gambetti garantisce:

Servizi Pre-Vendita

• Audit applicativo: Analisi dettagliata esigenze produttive
• Configurazione ottimale: Selezione opzioni appropriate
• ROI analysis: Valutazione ritorno investimento
• Test materiali: Validazione presso Pink facility

Installazione e Startup

• Project management: Coordinamento completo installazione
• Site preparation: Supporto preparazione area installazione
• Commissioning: Collaudo e qualificazione sistema
• Training operatori: Formazione completa team produzione

Supporto Post-Vendita

• Assistenza tecnica 24/7: Hotline dedicata emergenze
• Manutenzione preventiva: Programmi manutenzione schedulata
• Ricambi originali: Stock ricambi critici disponibile
• Upgrade tecnologici: Aggiornamenti sistema e software

Il VADU 200XL-W rappresenta la soluzione ideale per aziende che necessitano di tecnologia di saldatura in vuoto ad alte prestazioni per la produzione serie di wafer e componenti semiconduttori, con la garanzia della qualità Pink Thermo Systeme e del supporto specializzato Gambetti.
